AC-elektromagnetische schakelaar – Een AC-spoelbediende schakelaar die circuits (motoren, verlichting, verwarming) maakt/onderbreekt. Magnetisch veld trekt het anker ertoe om de contacten te sluiten; de lente geeft ze terug als ze uitgeschakeld zijn. Gelamineerde kern en schaduwspoel verminderen brom. Gebruikt in automatisering, HVAC, motorbesturing – duurzaam, snel, op afstand bestuurbaar.
Beschrijving
Productenoverzicht
AC-elektromagnetische contactor – Een AC-spoel-aangedreven elektromechanisch schakelapparaat voor het op afstand en herhaaldelijk besturen van stroomcircuits. Het wordt veel gebruikt in industriële toepassingen voor motorbesturing, verlichting en verwarmingsbelastingen en maakt het mogelijk dat een kleine stuurstroom veilig grote belastingsstromen kan schakelen.
Belangrijkste specificaties
|
Parameter |
Typisch bereik/beschrijving |
|
Nominale isolatiespanning |
Tot 690 V AC (50/60 Hz) |
|
Nominale bedrijfsstroom |
9A ~ 800A+ (modelafhankelijk) |
|
Spoelspanning |
24V / 110V / 220V / 380V / 400V / 415V AC beschikbaar |
|
Gebruikscategorie |
AC-3 (kooimotor starten/stoppen), AC-1 (ohmse belastingen) |
|
Hulpcontacten |
NO/NC-combinaties (bijv. 1NO+1NC, 2NO+2NC) |
|
Mechanische levensduur |
Tot 10 miljoen bewerkingen of meer |
|
Elektrisch leven |
Tot 1 miljoen schakelingen (AC-3, nominale stroom) |
Hoe het werkt
Wanneer de AC-spoel wordt bekrachtigd, genereert deze een magnetisch veld dat een beweegbaar anker aantrekt, waardoor de hoofdcontacten mechanisch worden gesloten en het circuit tot stand wordt gebracht. Wanneer de spoel-wordt uitgeschakeld, dwingen ingebouwde- terugtrekveren het anker terug, waardoor de contacten worden geopend en de stroom wordt onderbroken. De magnetische kern is voorzien van een gelamineerde constructie en schaduwspoelen (koperen ringen) om wisselstroom-geïnduceerde brom en trillingen te onderdrukken, waardoor een stille en stabiele werking wordt gegarandeerd.
Toepassingen
Deze elektromagnetische wisselstroomschakelaar is ideaal voor een breed scala aan toepassingen, waaronder:
Industriële automatisering – Motorstart/stop op productielijnen, besturing van transportbanden
HVAC-systemen – Compressor-, ventilator- en pompregeling
Motorbesturing – Vooruit/achteruit schakelen, ster-driehoekstart
Stroomdistributie – Verlichtingscircuits, schakelen van verwarmingsbelasting
Selectierichtlijnen
Nominale stroom – Selecteer op basis van belastingsvermogen; zie AC-3-classificatie voor motorbelastingen
Spoelspanning – Moet overeenkomen met de stuurvoedingsspanning (AC 24V ~ 415V opties)
Hulpcontacten – Kies NO/NC-configuraties op basis van de vereisten voor besturingslogica
Montagetype – Standaard DIN-railmontage of schroefbevestiging
Omgevingsomstandigheden – Temperatuur -5 graden ~ +40 graden, hoogte Minder dan of gelijk aan 2000 meter
Accessoires
Thermische overbelastingsrelais – Combineer ze om magnetische starters met overbelastingsbeveiliging te vormen
Mechanische vergrendelingseenheden – Voor het omkeren van contactorparen
Hulpcontactblokken – Modulaire uitbreiding voor extra contacten
Overspanningsonderdrukkers – Bescherm regelcircuits tegen terugspoel-EMK
Parameters
|
Framemaat |
Nominale stroom (Ie) |
Motorvermogen (220V) |
Motorvermogen (380V) |
|
09 |
9A |
2,2 kW |
4kW |
|
12 |
12A |
3kW |
5,5 kW |
|
18 |
18A |
4kW |
7,5 kW |
|
25 |
25A |
5,5 kW |
11 kW |
|
32 |
32A |
7,5 kW |
15kW |
|
40 |
40A |
11 kW |
18,5 kW |
|
50 |
50A |
15kW |
22 kW |
|
65 |
65A |
18,5 kW |
30 kW |
|
80 |
80A |
22 kW |
37 kW |
|
95 |
95A |
30 kW |
45 kW |

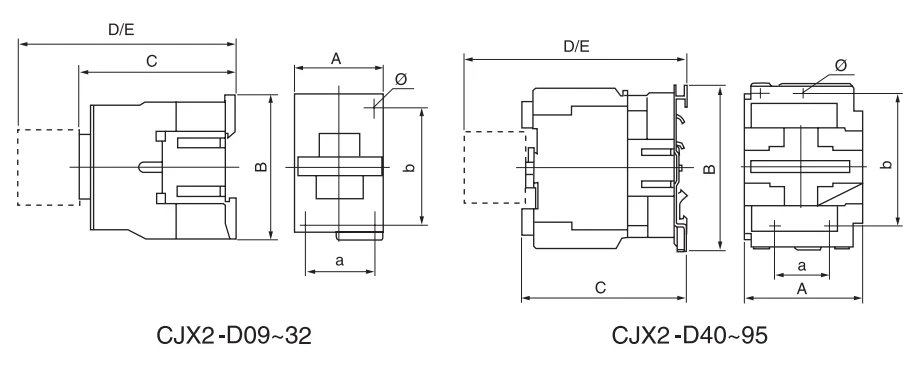

Afmeting (mm)
|
Model |
Afmeting (mm) |
||||||
|
A |
B |
C |
D |
a |
b |
Φ |
|
|
CJX2-09/12 |
47 |
76 |
82 |
113 |
34/35 |
50/60 |
4.5 |
|
CJX2-18 |
47 |
76 |
87 |
118 |
34/35 |
50/60 |
4.5 |
|
CJX2-25 |
57 |
86 |
95 |
126 |
40 |
48 |
4.5 |
|
CJX2-32 |
57 |
86 |
100 |
131 |
40 |
48 |
4.5 |
|
CJX2-40/65 |
77 |
129 |
116 |
145 |
40 |
100/110 |
6.5 |
|
CJX2-80/95 |
87 |
129 |
127 |
175 |
40 |
100/110 |
6.5 |
