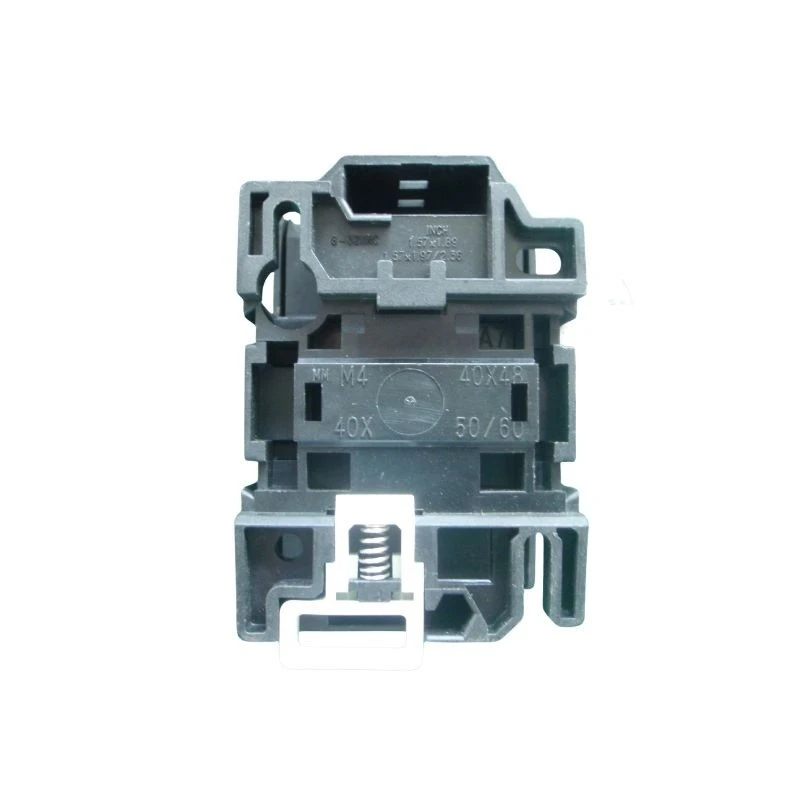

25A 220V AC magnetische schakelaar



Een magneetschakelaar van 25 A, 220 V AC is een 3-polig elektromagnetisch schakelapparaat met een nominale bedrijfsstroom van 25 ampère en een stuurspoel van 220 V AC (50/60 Hz). Het is ontworpen voor AAN/UIT-bediening op afstand en is de industriestandaard-oplossing voor het veilig beheren van motoren, compressoren, pompen, verlichting en andere industriële of commerciële belastingen. De robuuste constructie en betrouwbare prestaties maken het tot een essentieel onderdeel van motorstarters, stroomverdeelpanelen en automatiseringssystemen.



Belangrijkste specificaties



Parameter	Specificatie
Aantal Polen	3‑polig (3NO hoofdcontacten)
Nominale bedrijfsstroom (Ie)	25A (AC‑3 / AC‑1)
Spoelspanning	220 V wisselstroom (50/60 Hz)
Nominale isolatiespanning (Ui)	690V
Nominale impulshoudspanning (Uimp)	6 kV
Gebruikscategorie	AC‑3 (starten van motor), AC‑1 (ohmse belastingen)
Motorvermogen (bij 380/400V)	Ongeveer. 11 kW
Motorvermogen (bij 220/230V)	Ongeveer. 5.5 kW
Hulpcontacten	1NO + 1NC (ingebouwd, optionele configuraties beschikbaar)
Mechanische levensduur	Groter dan of gelijk aan 10 miljoen bewerkingen
Elektrisch leven	Groter dan of gelijk aan 1 miljoen handelingen (bij nominale belasting)
Bedrijfstemperatuur	-35 graden tot +70 graden
Montage	DIN-rail- of schroefmontage
Normen	CEI 60947-4-1, GB/T 14048.4



Kenmerken en voordelen



Betrouwbare driefasige schakeling – Opent of sluit gelijktijdig alle drie de stroomcircuits, waardoor een evenwichtige belastingsregeling en een veilige werking worden gegarandeerd.



220V AC-spoel – Compatibel met standaard industriële stuurspanningen en biedt eenvoudige integratie in bestaande bedieningspanelen en PLC-systemen. De spoel werkt betrouwbaar binnen 85% ~ 110% van de nominale spanning.



Hoog uitschakelvermogen – Hoofdcontacten van zilverlegering bieden uitstekende boogweerstand en lage contactweerstand, en kunnen inschakelstromen van de motor aan tot 7x de nominale stroom.



Ingebouwde hulpcontacten – Bevat 1NO + 1NC-hulpcontacten voor zelfhoudende circuits, vergrendeling, statusindicatie of PLC-feedback.



Compact en ruimtebesparend – Het slanke behuizingsontwerp optimaliseert de paneelruimte, waardoor installatie met hoge dichtheid in schakelkasten mogelijk is.



Lange levensduur – Ontworpen voor een hoge mechanische en elektrische duurzaamheid, waardoor de onderhouds- en vervangingskosten worden verlaagd.



Visuele statusindicator – Ingebouwde mechanische indicator geeft in één oogopslag de contactpositie (AAN/UIT) weer voor eenvoudig oplossen van problemen.



Vlamvertragende behuizing – Gemaakt van UL94 V-0 geclassificeerde thermohardende materialen voor veiligheid in industriële omgevingen.



Typische toepassingen

Deze 25A 220V AC magneetschakelaar wordt veel gebruikt in:



Motorstarters – Gecombineerd met thermische overbelastingsrelais voor volledige motorbeveiliging.

HVAC-systemen – Besturing van compressoren, ventilatoren en pompen.

Transportsystemen – Start/stop op afstand van materiaalbehandelingsapparatuur.

Pompcontrolestations – Waterpompen, irrigatiesystemen en afvalwaterzuivering.

Industriële automatisering – Integratie in PLC-gestuurde machines.

Verlichtingsbedieningspanelen – Schakelen van verlichtingscircuits met hoog vermogen.

Verwarmingsapparatuur - Ovens, ovens en industriële verwarmingstoestellen.



Sspecificatie



Type		CJX2-D09	CJX2-D12	CJX2-D18	CJX2-D25	CJX2-D32	CJX2-D40	CJX2-D50	CJX2-D65	CJX2-D80	CJX2-D95
Beoordeeld werkend stroom (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standaardvermogens van driefasige motoren 50/60Hz in categorie C-3(kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Geschatte hittestroom (A)		20	20	32	40	50	60	80	80	125	125
Elektrische levensduur	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanische levensduur (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Nummer van de contacten		3P+NR					3P+NC+NR
		3P+NC



Afmeting (mm)





Model	Afmeting (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
