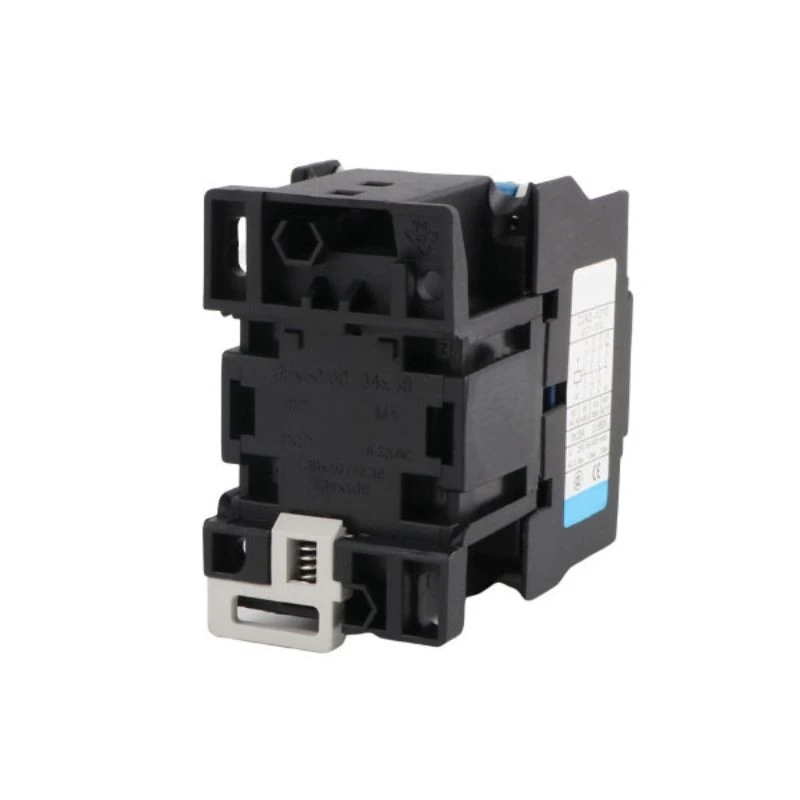

Spoel 220v magnetische schakelaar



De magnetische magneetschakelaar van 220 V is een elektromagnetisch schakelapparaat met hoge prestaties-, ontworpen voor afstandsbediening en frequente bediening van stroomcircuits tot 690 V AC. Deze contactor is ontworpen met een bedieningsspoel van 220 V AC (50/60 Hz) en biedt betrouwbare AAN/UIT-regeling voor motoren, verlichtingssystemen, verwarmingsbelastingen en andere industriële apparatuur in automatiserings- en stroomdistributietoepassingen.



Belangrijkste specificaties



Parameter	Specificatie
Spoelspanning	220 V wisselstroom (50/60 Hz)
Stroomverbruik spoel	Verzegeld: 7~9 VA / Ophalen-: 50~70 VA (varieert per framegrootte)
Nominale bedrijfsstroom (Ie)	9A ~ 95A+ (afhankelijk van model)
Nominale isolatiespanning (Ui)	690V / 1000V
Nominale impulshoudspanning (Uimp)	6 kV ~ 8 kV
Polen	3-polig (hoofdcontacten) + hulpcontacten
Hulpcontacten	1NO+1NC of 2NO+2NC (configureerbaar)
Mechanische levensduur	Groter dan of gelijk aan 10 miljoen bewerkingen
Elektrisch leven	Groter dan of gelijk aan 1 miljoen handelingen (bij nominale belasting)
Bedrijfstemperatuur	-35 graden ~ +70 graden
Montage	DIN-rail- of schroefmontage
Normen	CEI 60947-4-1, GB/T 14048.4



Kenmerken en voordelen



• Betrouwbaar elektromagnetisch systeem – De magnetische magneetschakelaar van 220 V genereert een sterk magnetisch veld voor positieve contactsluiting, waardoor een stabiele geleiding wordt gegarandeerd, zelfs onder spanningsschommelingen (werkt bij 85% ~ 110% van de nominale spanning).



• Hoog uitschakelvermogen – Hoofdcontacten van zilver{0}}legering bieden uitstekende boogweerstand en lage contactweerstand, waardoor een veilige onderbreking van hoge inschakelstromen mogelijk is (motorstartstromen tot 7× Ie).



• Veelzijdige hulpcontactconfiguratie – Ingebouwde-in hulpcontacten ondersteunen zelf-houd-, vergrendelings- en signaalfeedbackcircuits voor naadloze integratie in PLC- en relaislogische systemen.



• Stille werking (bepaalde modellen) – Bepaalde versies zijn voorzien van een interne AC/DC-gelijkrichter die de spoel met gelijkstroom aandrijft, waardoor brom en geluid tijdens bedrijf aanzienlijk worden verminderd.



• Snelle en eenvoudige installatie – Compact behuizingsontwerp met duidelijke klemmarkeringen (A1/A2 voor spoel, 1/L1, 3/L2, 5/L3 voor hoofdcircuit) vergemakkelijkt snelle bedrading. Optionele opklikbare accessoires-, waaronder hulpcontactblokken, mechanische vergrendelingen en overspanningsbeveiligers.



• Duurzame constructie – Vlamvertragende thermohardende behuizing (UL94 V-0) zorgt voor veiligheid en een lange levensduur in zware industriële omgevingen.



• Visuele statusindicator – Ingebouwde-mechanische indicator geeft in één oogopslag de contactpositie (AAN/UIT) weer, zodat problemen eenvoudig kunnen worden opgelost.



Typische toepassingen

Motorstarters en motorcontrolecentra (MCC)

HVAC-compressoren en ventilatorregelaars

Transportsystemen en materiaalbehandelingsapparatuur

Verlichting contactorpanelen

Pompcontrolestations

Industriële oven- en verwarmingsbedieningen

Lift- en kraanbediening

Landbouw- en irrigatieapparatuur



Selectiegids



Framemaat	Nominale stroom (Ie)	Motorvermogen (220V)	Motorvermogen (380V)
09	9A	2,2 kW	4kW
12	12A	3kW	5,5 kW
18	18A	4kW	7,5 kW
25	25A	5,5 kW	11 kW
32	32A	7,5 kW	15kW
40	40A	11 kW	18,5 kW
50	50A	15kW	22 kW
65	65A	18,5 kW	30 kW
80	80A	22 kW	37 kW
95	95A	30 kW	45 kW



Veiligheid en naleving

IEC/EN 60947-4-1 gecertificeerd

Voldoet aan CCC, CE en RoHS (afhankelijk van model/regio)

Ingebouwde-ingebouwde piekonderdrukking (externe module optioneel)

Fase-uitval- en overbelastingsbeveiliging indien gecombineerd met thermisch overbelastingsrelais



Afmeting (mm)





Model	Afmeting (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
