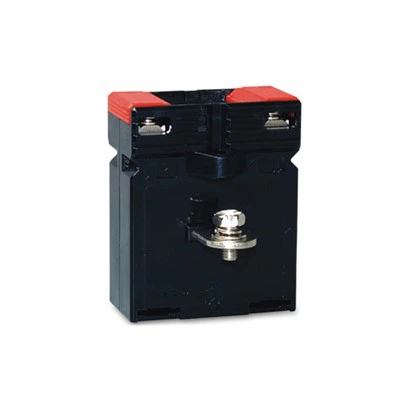

BUSBAR MONTAGE CURRENT TRANSFORMER
De mes {-62/30-serie busbar montagestroomtransformator beschikt over een ruimte-efficiënt structureel ontwerp dat minder volume in beslag neemt dan concurrerende producten met gelijkwaardige huidige transformatieverhoudingen .} Accessories van het Terminal-rails, deze transformatoren, deze transformatoren, deze transformatoren, deze transformatiekers, deze transformatoren, deze transformatiekers, waaronder din rails. Bevestiging, rigide metalen beugelpaneelfixatie en veelzijdige busbar -montageoplossingen, met een uitgebreid primair stroombereik van 30A tot 200A .
Beschrijving
Wat is een huidige transformator?
Huidige transformatoren (CT's) vervullen de vitale rol van het veilig interface van krachtige elektrische systemen met meet- en beschermingsapparatuur door drie belangrijke operationele principes:
1. precisie huidige schaalverdeling
Verminder primaire stromen van kiloampere niveaus tot gestandaardiseerde 1A/5A secundaire uitgangen
Behoud strikte evenredigheid (typische verhoudingen van 50: 1 tot 5000: 1)
Oorspronkelijke golfvormkenmerken behouden, waaronder:
Echte RMS -waarden
Faserelaties
Harmonische inhoud (tot 50e bestelling)
2. Volledige systeemisolatie
Bied klasse II isolatie per IEC 61869 -normen
Bestand tegen spanningsspanningen van meer dan 10 kV
Neem meerdere isolatiebarrières op:
Primaire tot secundaire isolatie
Interwindende schermen
Grondschilden
3. meetintegriteitsborging
Bereik de meter nauwkeurigheidsklassen (0,1, 0,2, 0,5s)
Voldoen aan de eisen van de beschermingsklasse (5p, 10p)
Handhaaf lineariteit over dynamische bereiken (1% tot 200% nominale stroom)
Kritische ontwerpkenmerken:
Geoptimaliseerde kernmaterialen (graangeoriënteerd siliciumstaal, nanokristallijne legeringen)
Precisie wond secundarissen met gecontroleerde lekkagereactantie
Anti-verzadigingstechnieken voor foutstroomvoorwaarden
Temperatuurstabiele compensatienetwerken
Systeemintegratievoordelen:
Universele compatibiliteit met:
Digitale beschermende relais
Smart Meters (AMI Systems)
Analyzers van de stroomkwaliteit
SCADA/EMS -platforms
Vereenvoudigde inbedrijfstelling via gestandaardiseerde uitgangen
Verminderde bedradingscomplexiteit in SwitchGear -installaties
Operationele voordelen:
Schakel niet-opdringerige metingen in energieke systemen in
Voorspellend onderhoud vergemakkelijken door continue monitoring
Ondersteuning geavanceerde rastertoepassingen:
Gedistribueerde generatie intertie -bescherming
Foutlocatiesystemen
Dynamische lijnbeoordeling
Veiligheidsoverwegingen:
Bescherming van de secundaire circuit tegen open circuitomstandigheden
Juiste aardingspraktijken voor geluidsimmuniteit
Regelmatige diëlektrische testen per onderhoudsschema's
Opkomende technologieën:
Low-Power Instrument Transformers (LPITS)
Hybride optische/elektromagnetische ontwerpen
Geïntegreerde fuserende eenheden voor digitale onderstations
IoT-compatibele conditie-monitoringmogelijkheden
Door deze essentiële schaalfunctie uit te voeren met behoud van meetgraad, vormen CT's de basis voor alle moderne monitoring- en beschermingsschema's van het energiesysteem, van fundamentele overstroombeveiliging tot complexe brede-area monitoringsystemen . Hun voortdurende evolutie ondersteunt de overgang naar slimmer, meer resiliende elektrische grids .}
Verbeterde technische beschrijving van MES -62/30 serie Busbar Montage Current Transformer
De Busbar-montageblokkeertransformator MES -62/30-serie vertegenwoordigt een doorbraak in compact stroomtransformatorontwerp, waardoor superieure prestaties worden geleverd in een opmerkelijk ruimtegevoelig pakket . Engineered for Modern Power Distribution Toepassingen, deze transformatoren combineren innovatief mechanisch ontwerp met uitzonderlijke elektrische kenmerken .}}
Ruimte -optimalisatiefuncties:
45% verminderde volumetrische voetafdruk vergeleken met conventionele klasse 1.0 nauwkeurigheid CT's
Low-profile 62 mm × 35 mm basisafmetingen met 87 mm hoogte
Stapelbaar ontwerp zorgt voor side-by-side installatie met 5 mm klaring
Unified Form Factor voor alle huidige beoordelingen (30-200 a)
Flexibele montageoplossingen:
- DIN -railconfiguratie
- Paneel Mount -optie
- Directe montage van de busbar
Prestatiespecificaties:
Primaire stroom: 30/40/50/00/75/100/150/200A (veld Selecteerbaar)
Secundaire uitvoer: 5a of 1A (configureerbaar)
Nauwkeurigheid: klasse 0,5 voor meting
Frequentiebereik: 45-65 Hz
Typische toepassingen:
Switchgear-retrofits met hoge dichtheid
Zonne -PV -combinatieboxen
Modulaire stroomverdelingseenheden
Industriële motorcontrolecentra
Deze serie levert een uitzonderlijke waarde voor toepassingen die een betrouwbare huidige meting in de ruimtebeperkte omgevingen eisen, met het extra voordeel van vereenvoudigd onderhoud door zijn innovatieve toegankelijke ontwerp . De combinatie van compacte dimensies, meerdere montageopties en robuuste terminalbescherming maakt de huidige transformator MES -62/30.
Parameters
|
Model |
Verhouding (a) |
Last (VA) |
|
|
Klasse: 0,5 |
Klas:1.0 |
||
|
Mes -62/30 |
30/5 |
- |
2.5(4T) |
|
Mes -62/30 |
40/5 |
- |
2.5(3T) |
|
Mes -62/30 |
50/5 |
- |
2.5(3T) |
|
Mes -62/30 |
60/5 |
- |
2.5(2T) |
|
Mes -62/30 |
75/5 |
- |
1.5 |
|
Mes -62/30 |
100/5 |
1.5 |
2.5 |
|
Mes -62/30 |
150/5 |
2.5 |
3.75 |
|
Mes -62/30 |
200/5 |
3.75 |
5 |
Dimensie (mm)
