CL0.5 Ringtype CT



Wat is een Ring-Type CT?



Een ring-type CT (ook algemeen bekend als een "venster-type" of "donut-type" CT) is een stroomtransformator met een ronde kern met een hol midden, die lijkt op een ring of een donut. Het meest onderscheidende kenmerk is dat er geen ingebouwde-primaire wikkelingen zijn.



In plaats daarvan wordt de primaire geleider (de kabel of stroomrail waarvan u de stroom wilt meten) eenvoudigweg door het raam (het gat in het midden) geleid. Deze enkele geleider fungeert als de primaire wikkeling (een enkele winding).



Belangrijkste kenmerken en constructie



Kern: een toroïdale (ring{0}}vormige) kern gemaakt van materiaal met een hoge-permeabiliteit, zoals korrel-gericht siliciumstaal of, voor een hogere nauwkeurigheid, nanokristallijn materiaal. De kern is gelijkmatig gewikkeld met vele windingen van fijne draad, die de secundaire wikkeling vormen.



Raam: De centrale opening. De grootte ervan is een kritische specificatie, die de maximale grootte bepaalt van de geleider of rail die erdoorheen kan.



Geen primaire wikkeling: dit is het bepalende kenmerk. De primaire is de door de gebruiker-geïnstalleerde geleider.



Montage: Ze zijn ontworpen om op hun plaats op een paneel of schakeltoestel te worden bevestigd, en de primaire geleider wordt er vervolgens doorheen geleid. Ze hebben vaak montagegaten of beugels.



Ring-CT's zijn alomtegenwoordig in elektrische systemen:



✔ Energiemeting: de meest voorkomende toepassing, gebruikt door nutsbedrijven en voor sub-metingen in commerciële gebouwen.

✔ Relaisbeveiliging: stroomsignalen doorgeven aan beveiligingsrelais in schakelapparatuur en onderstations.

✔ Stroombewaking: in bedieningspanelen en automatiseringssystemen om stroom op ampèremeters weer te geven of gegevens naar PLC's/SCADA-systemen te verzenden.

✔Power Quality Analysis: gebruikt met draagbare analysers om problemen met systemen op te lossen.

✔Grondfoutdetectie: gebruik van een enkele CT rond alle fasegeleiders om onbalansstroom te detecteren.





• Kosten-Effectief: goedkoper te produceren omdat er geen zware, dure primaire wikkelingen en isolatie meer nodig zijn.
• Compact formaat: Hun eenvoudige ontwerp maakt ze relatief klein en licht van gewicht.
• Eenvoudige installatie: kan worden geïnstalleerd of achteraf worden aangebracht zonder de primaire geleider los te koppelen. De verbinding is "verbroken" (bijvoorbeeld met een gespleten-kern) of de geleider is gewoon doorgekoppeld.
• Geen primaire verzadiging: Omdat de primaire geleider slechts een rechte geleider is, kan deze zelf niet worden overbelast of verzadigd. De kern kan nog steeds verzadigd raken als de stroom te hoog is voor de classificatie van de CT.
• Goede nauwkeurigheid: De toroïdale kernvorm zorgt voor een gesloten magnetisch pad met lage weerstand en lage fluxlekkage, wat leidt tot een goede nauwkeurigheid.

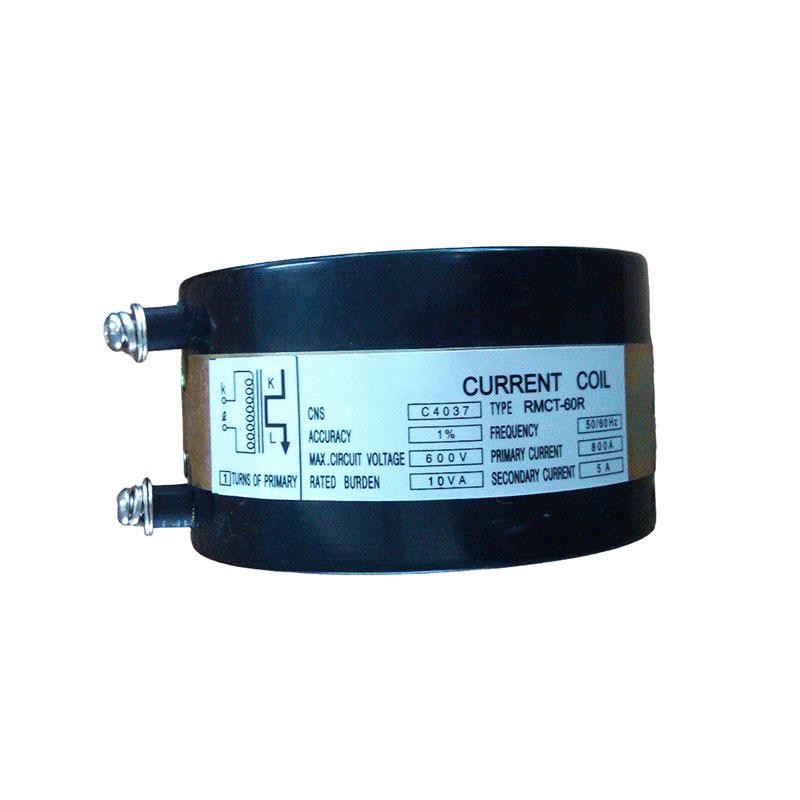

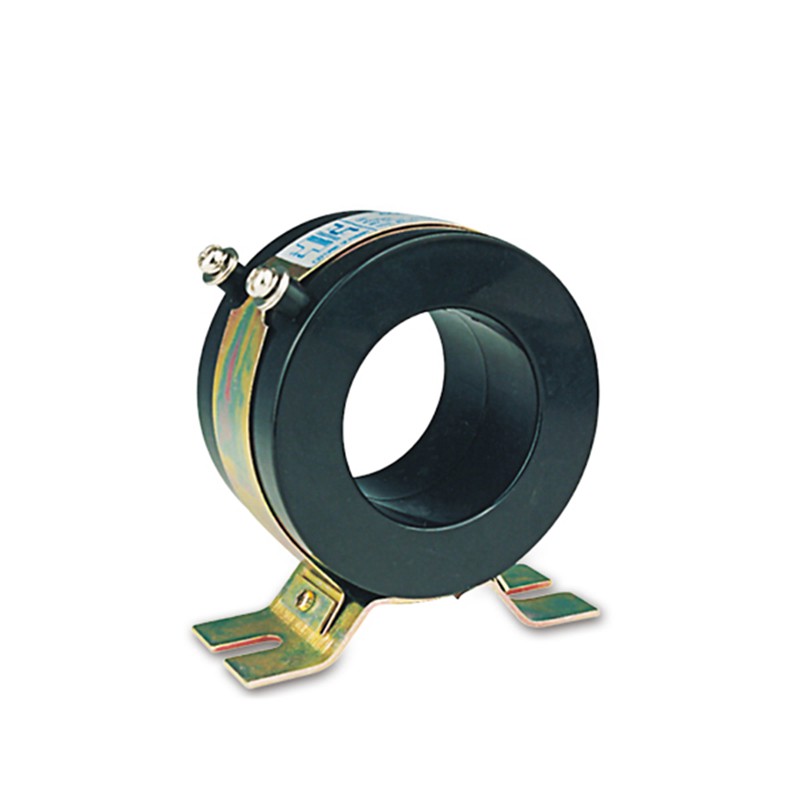

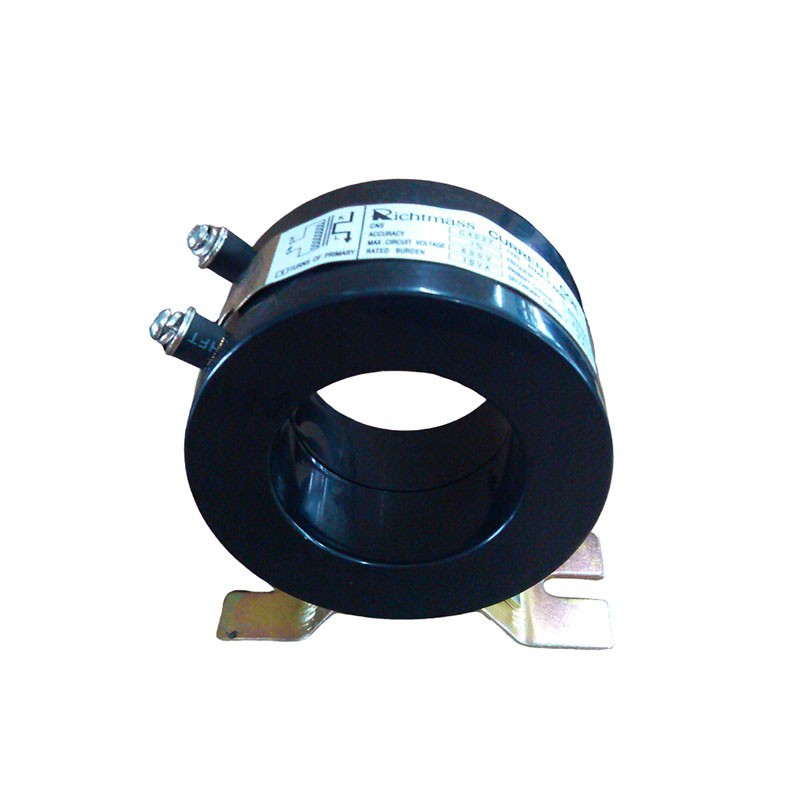

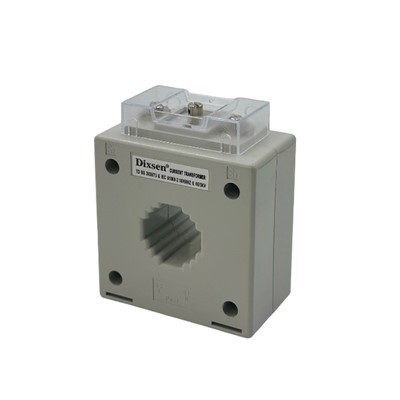

De RCT-60 vertegenwoordigt een hoogwaardige serie stroomtransformatoren van het -ring-type, ontworpen voor installatie binnenshuis in laag-wisselstroomsystemen, die een nominale bedrijfsspanning tot 0,66 kV ondersteunen. Dankzij de compatibiliteit met dubbele frequenties (50 Hz en 60 Hz) biedt dit model veelzijdige toepassingsmogelijkheden voor verschillende wereldwijde stroomnetwerkstandaarden.



De RCT-60 CL0.5 ringtype CT is ideaal voor zowel nauwkeurige stroommetingen als betrouwbare op relais-gebaseerde beveiligingsfuncties en wordt vaak ingezet in schakelapparatuur, verdeelkasten, energiebeheersystemen en industriële bedieningspanelen. Het ingekapselde ontwerp met gegoten thermoplastisch materiaal met hoge isolatie zorgt voor superieure diëlektrische prestaties, mechanische robuustheid en weerstand tegen vocht, stof en corrosieve atmosferen.



De compacte en lichtgewicht constructie vereenvoudigt de integratie in omgevingen met beperkte ruimte-, terwijl de structurele belasting op panelen wordt verminderd. Dankzij de geïntegreerde montagebeugel kan de transformator snel, veilig en trillingsbestendig worden bevestigd, waardoor operationele stabiliteit en veiligheid op lange termijn wordt gegarandeerd.



Dit model is ontworpen om te voldoen aan de nauwkeurigheidsklasse CL0.5 en garandeert minimale fouten bij de stroomtransformatie, waardoor het geschikt is voor facturatie-grade-meting en gevoelige beveiligingscircuits. De combinatie van hoge betrouwbaarheid, eenvoudige installatie en brede compatibiliteit maakt de RCT-60 CL0.5 een optimale oplossing voor moderne elektrische infrastructuren.





Model	Verhouding (A)	Last(VA)
		Klasse: 0,5	Klass:1.0
RCT-60	300/5	2.5	5
RCT-60	400/5	5	5
RCT-60	500/5	5	7.5
RCT-60	600/5	5	7.5
RCT-60	800/5	5	7.5
RCT-60	1000/5	10	15
RCT-60	1200/5	10	15

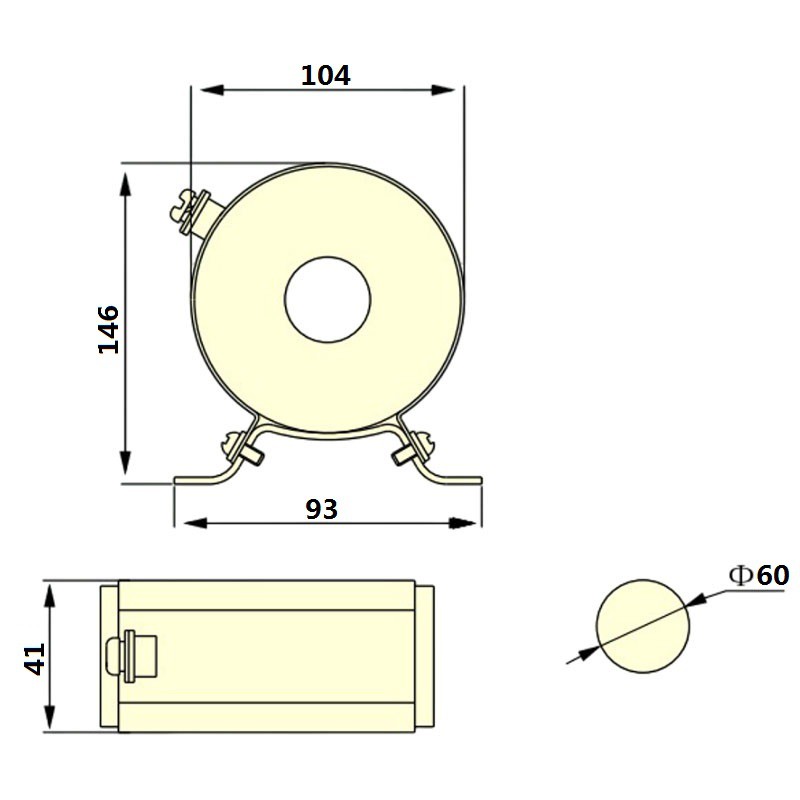

Afmeting (mm)
